Опис продукту

● НОМЕР моделі: EA7EL

● Номінальний струм: 10-800A

● Полюси: 2P, 3P, 4P

● Номінальна напруга: 400В

● Номінальна напруга ізоляції: 690 В

● Номінальний залишковий робочий струм: 30, 100, 500 мА (регульований)

● Тип розчіплювача: тепловий електромагнітний або електронний

вступ

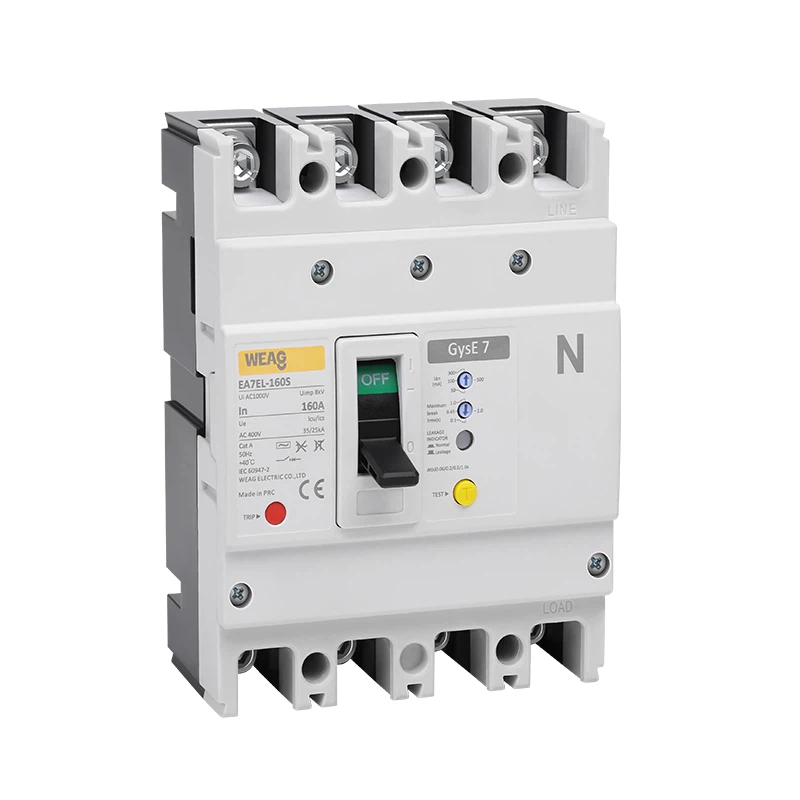

Серія EA7L і EA7EL 3P 4P ELCB MCCB (автоматичний вимикач із захистом від витоку на землю) є передовими пристроями безпеки, розробленими для забезпечення надійного захисту від витоку електричного струму або струмів замикання. Ці автоматичні вимикачі постійно відстежують електричний струм, що протікає через ланцюг, і швидко реагують, розриваючи ланцюг, коли вони виявляють струм витоку, що перевищує попередньо встановлений поріг.

Широко використовувані в житлових, комерційних і промислових умовах, MCCB серії EA7L і EA7EL 3P 4P ELCB відіграють вирішальну роль у підвищенні електричної безпеки. Вони спеціально розроблені для запобігання ураження електричним струмом і небезпек, викликаних замиканнями на землю або пошкодженням ізоляції. Завдяки своїм високим характеристикам ці автоматичні вимикачі пропонують надійний захист і сприяють загальній безпеці електричних систем.

MCCB 3P 4P ELCB серії EA7L і EA7EL розроблені для задоволення різноманітних потреб різних застосувань. Вони підходять для використання в житлових будинках, комерційних установах, виробничих потужностях та інших промислових середовищах, де електробезпека має першорядне значення. Конфігурації 3P і 4P забезпечують гнучкість і сумісність з різними електричними системами та установками.

Використовуючи MCCB 3P 4P ELCB серій EA7L і EA7EL в електричні системи, користувачі можуть значно знизити ризики, пов’язані з електричними несправностями. Ці автоматичні вимикачі забезпечують життєво важливий рівень захисту, оперативно виявляючи та перериваючи струми витоку, запобігаючи можливим електричним аваріям, пошкодженню обладнання та небезпеці пожежі.

Підсумовуючи, EA7L і EA7EL серій 3P 4P ELCB MCCB є незамінними пристроями безпеки, які широко застосовуються в житлових, комерційних і промислових приміщеннях. Завдяки своїм розширеним можливостям ці автоматичні вимикачі активно сприяють підвищенню електричної безпеки, захисту життя та захисту електричних систем від небезпеки витоку або струмів замикання.

функція

● Захист від короткого замикання

● Захист від перевантаження

● Захист від витоку на землю/заземлення

● Відключення

● Регульоване налаштування номінального струму

● Налаштування залишкового робочого струму

Технічні дані

Струм кадру (A)		125		160
Модель		EA7L{{1}S	EA7L-125H	EA7L{{1}S	EA7L-160H
Номер полюса		2, 3, 4		2, 3, 4	3, 4
Номінальний струм (A)		10, 16, 20, 32, 25, 40, 50, 63, 80, 100, 125		63, 80, 100, 125, 140, 160
Номінальна напруга (В)		Напруга змінного струму 400 В		Напруга змінного струму 400 В
Номінальна напруга ізоляції (В)		Напруга змінного струму 690 В		Напруга змінного струму 690 В
Відключаюча здатність при короткому замиканні (KA) Icu/Ics	Напруга змінного струму 400 В	25/18	35/25	25/18	50/35
Номер операційного циклу	Електричний термін служби	6000		6000	3000
	Механічне життя	9000		9000	7000
Швидкий тип	Номінальний залишковий робочий струм	30, 100, 500 (регульований)
	Макс. час спрацьовування	0.1
Тип затримки	Номінальний залишковий робочий струм	30, 100, 500 (регульований)
	Макс. час спрацьовування	-
	Макс. час спрацьовування менше 21∆n (с)	{{0}}.45, 1.0, 2.0 (регульований)
	Час неспрацьовування за інерцією менше 21∆n (с)	0.1, 0.5, 1.0
Автоматичний випуск		Тепловий електромагнітний тип

Струм кадру (A)		250
Модель		EA7L{{1}S	EA7L-250H
Номер полюса		3, 4
Номінальний струм (A)		100, 125, 140, 160, 180, 220, 225, 250
Номінальна напруга (В)		Напруга змінного струму 400 В
Номінальна напруга ізоляції (В)		AC690V
Відключаюча здатність при короткому замиканні (KA) Icu/Ics	AC400V	25/18	50/35
Номер операційного циклу	Електричний термін служби	3000
	Механічне життя	7000
Швидкий тип	Номінальний залишковий робочий струм	30, 100, 500 (регульований)
	Макс. час спрацьовування	0.1
Тип затримки	Номінальний залишковий робочий струм	30, 100, 500 (регульований)
	Макс. час спрацьовування	-
	Макс. час спрацьовування менше 21∆n (с)	{{0}}.45, 1.0, 2.0 (регульований)
	Час неспрацьовування за інерцією менше 21∆n (с)	0.1, 0.5, 1.0
Автоматичний випуск		Тепловий електромагнітний тип

Струм кадру (A)		400		800
Модель		EA7L{{1}S	EA7L-400H	EA7L-800H
Номер полюса		3, 4		3, 4
Номінальний струм (A)		250, 315, 350, 400		500, 630, 700, 800
Номінальна напруга (В)		Напруга змінного струму 400 В		Напруга змінного струму 400 В
Номінальна напруга ізоляції (В)		Напруга змінного струму 690 В		Напруга змінного струму 690 В
Відключаюча здатність при короткому замиканні (KA) Icu/Ics	AC400V	35/25	65/50	65/50
Номер операційного циклу	Електричний термін служби	2000
	Механічне життя	4000
Швидкий тип	Номінальний залишковий робочий струм	30, 100, 500 (регульований)
	Макс. час спрацьовування	0.1
Тип затримки	Номінальний залишковий робочий струм	30, 100, 500 (регульований)
	Макс. час спрацьовування	-
	Макс. час спрацьовування менше 21∆n (с)	{{0}}.45, 1.0, 2.0 (регульований)
	Час неспрацьовування за інерцією менше 21∆n (с)	0.1, 0.5, 1.0
Автоматичний випуск		Тепловий електромагнітний тип

Струм кадру (A)		160	250	400	800
Модель		EA7L-160H	EA7L-250H	EA7L-400H	EA7L-800H
Номер полюса		3, 4
Номінальний струм (A)		63, 80, 100, 125, 140, 160	100, 125, 140, 160, 180, 220, 225, 250	250, 315, 350, 400	500, 630, 700, 800
Номінальна напруга (В)		Напруга змінного струму 400 В
Номінальна напруга ізоляції (В)		Напруга змінного струму 690 В
Відключаюча здатність при короткому замиканні (KA) Icu/Ics	Напруга змінного струму 400 В	35/25	65/50	70/50	65/50
Номер операційного циклу	Електричний термін служби	1500	1000	1000	1000
	Механічне життя	7000	7000	4000	4000
Швидкий тип	Номінальний залишковий робочий струм	30, 100, 500 (регульований)
	Макс. час спрацьовування	0.1
Тип затримки	Номінальний залишковий робочий струм	30, 100, 500 (регульований)
	Макс. час спрацьовування	-
	Макс. час спрацьовування менше 21∆n (с)	{{0}}.45, 1.0, 2.0 (регульований)
	Час неспрацьовування за інерцією менше 21∆n (с)	0.1, 0.5, 1.0
Автоматичний випуск		Електронний тип

Питання та відповіді

З: Що таке EA7L/EA7EL ELCB?

A: EA7L/EA7EL ELCB (автоматичний вимикач захисту від витоку на землю) – це пристрій безпеки, призначений для виявлення та захисту від витоку електричного струму або струмів замикання. Він постійно відстежує електричний струм, що протікає через ланцюг, і швидко розриває ланцюг, коли виявляє струм витоку вище певного порогу.

З: Як працює EA7L/EA7EL ELCB?

A: EA7L/EA7EL ELCB працює, порівнюючи вхідний і вихідний струми в ланцюзі. Він вимірює різницю між цими струмами, відому як залишковий струм. Якщо залишковий струм перевищує заданий поріг, це вказує на наявність несправності або витоку на землю та викликає спрацьовування ELCB, тим самим розриваючи ланцюг.

З: Які переваги використання EA7L/EA7EL ELCB?

A: Це забезпечує кілька переваг, зокрема:
● Захист від ураження електричним струмом шляхом швидкого розриву ланцюга при виявленні струмів витоку.
● Підвищена безпека завдяки запобіганню небезпекам, викликаним замиканнями на землю або пошкодженням ізоляції.
● Захист обладнання та пристроїв від можливого пошкодження через несправності електрики.
● Відповідність правилам і стандартам безпеки в житлових, комерційних і промислових приміщеннях.

Q: Чи може EA7L/EA7EL ELCB захистити від перевантажень і коротких замикань?

Відповідь: Так, EA7L/EA7EL ELCB в основному призначені для виявлення витоку електроенергії та захисту від замикань на землю. Він також має функцію захисту від перевантаження по струму, наприклад, від перевантажень і коротких замикань.

Питання: Чи підходять EA7L/EA7EL як для житлових, так і для промислових застосувань?

A: Так, вони зазвичай використовуються як у житлових, так і в промислових цілях. Вони доступні в різних розмірах і конфігураціях, щоб відповідати різним значенням струму та вимогам до встановлення.

З: Чи потребують регулярне тестування або технічне обслуговування EA7L/EA7EL ELCB?

A: Рекомендується періодично перевіряти ELCB, щоб переконатися в їх належному функціонуванні. Регулярне тестування та технічне обслуговування можуть допомогти виявити будь-які несправності або несправності в ELCB і забезпечити його надійний захист від витоку електричного струму.
